近红外有机发光材料因其在电致发光器件、光学通信以及生物医药领域的广泛应用而备受关注。对于发射峰值波长超过750nm的发光材料，由于“能隙定律”，其光致发光效率(PLQE)远低于可见光发光材料。鉴于有机自由基分子具有低成本、低生物毒性以及易于化学修饰的特点，开发峰值波长超过750 nm的高效近红外有机发光自由基十分有意义。

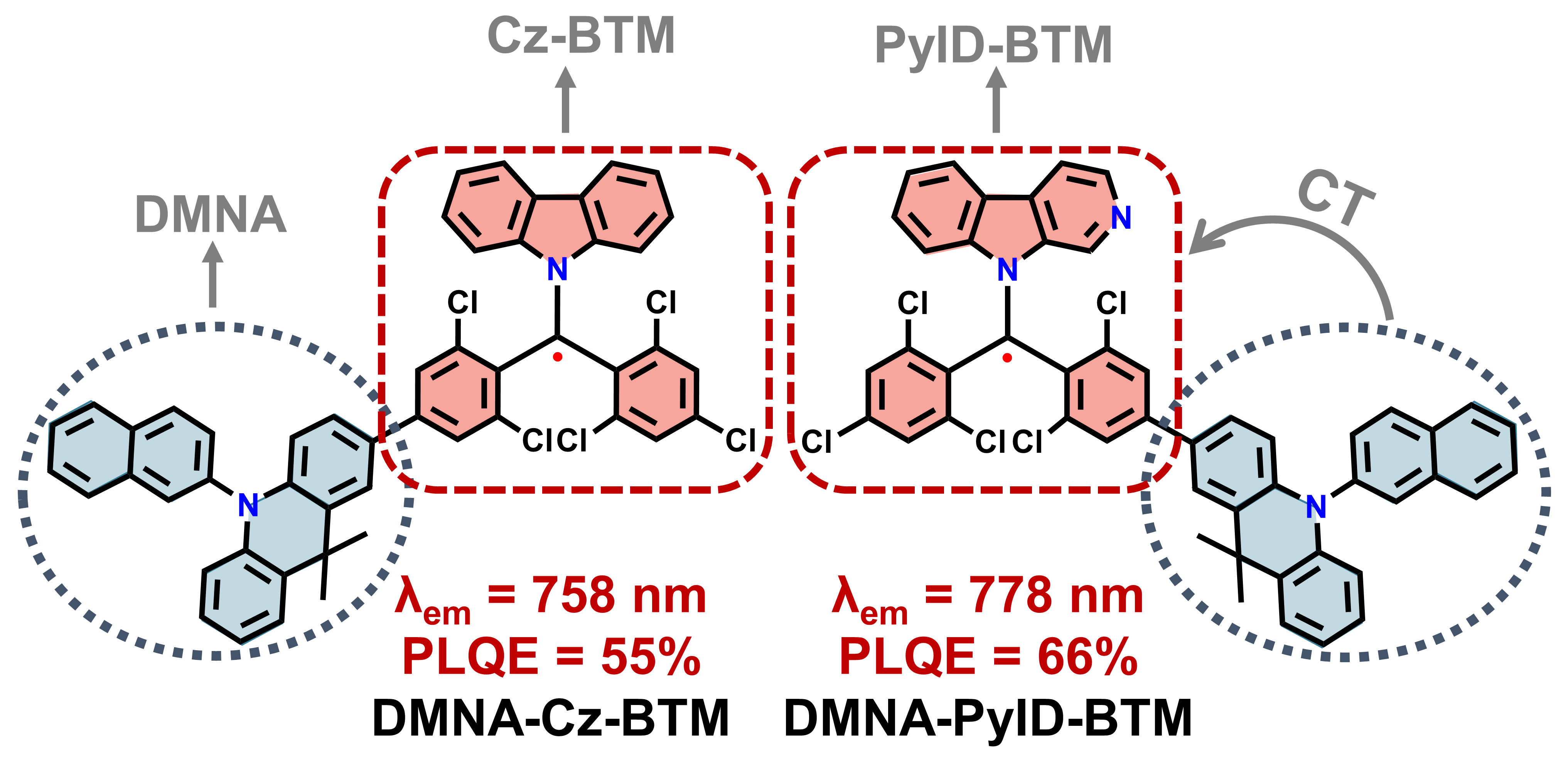

2018年，bv伟德国际体育李峰教授团队报道了二苯甲基自由基Cz-BTM和PyID-BTM。这一发光自由基体系的单电子占据分子轨道（SOMO）的电子云均匀分布在整个自由基分子骨架上。基于这一性质，李峰教授团队通过将一个强给电子基团DMNA引入Cz-BTM和PyID-BTM，设计合成了发射峰值波长超过750nm的高效近红外发光自由基DMNA-Cz-BTM和DMNA-PyID-BTM。

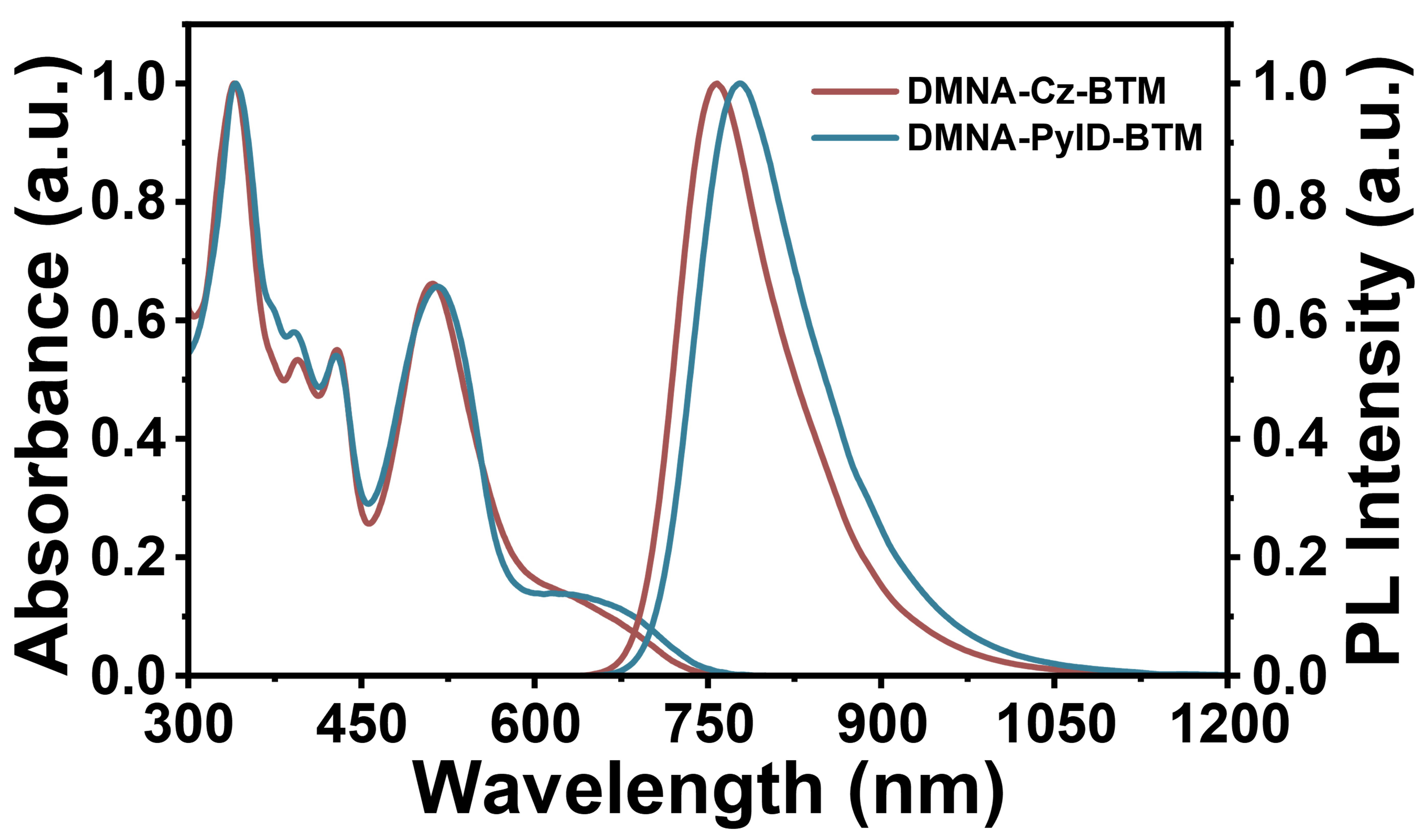

在甲苯稀溶液中，DMNA-Cz-BTM（λem= 758 nm, PLQE = 55%）和DMNA-PyID-BTM（λem= 778 nm, PLQE = 66%）均显示出峰值波长超过750 nm的高效近红外发射。光物理分析表明DMNA-Cz-BTM和DMNA-PyID-BTM的高效发光源于其非辐射跃迁被有效抑制。

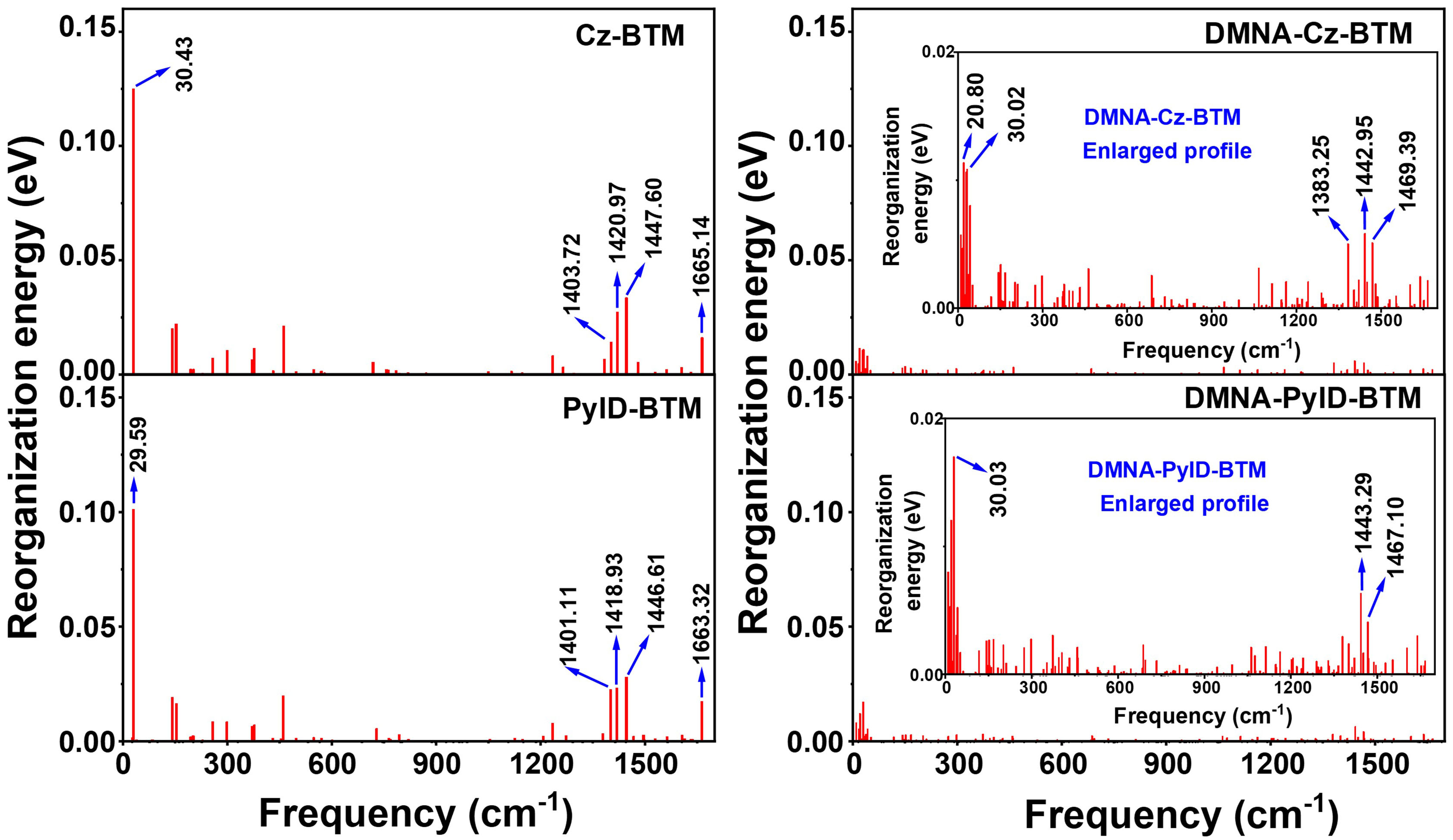

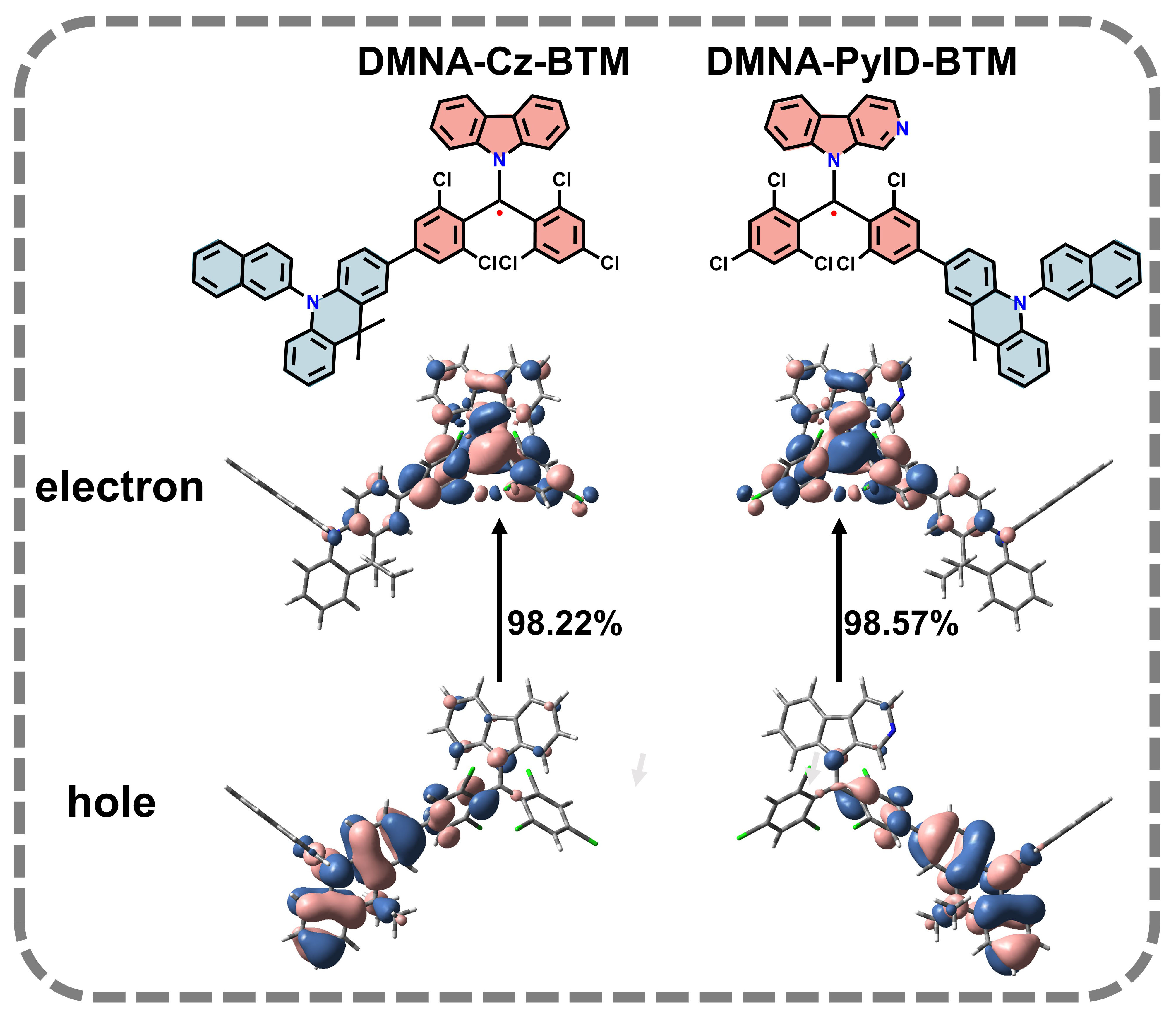

自然跃迁轨道（NTO）计算结果显示，DMNA-Cz-BTM和DMNA-PyID-BTM的第一激发双线态为电荷转移态且电子和空穴是空间分离的。此外，其电子和空穴分布具有非成键轨道特征。这使得DMNA-Cz-BTM和DMNA-PyID-BTM的高频振动（1380 cm-1~1700 cm-1）相对于Cz-BTM和PyID-BTM得到了有效抑制。

此外，DMNA-Cz-BTM和DMNA-PyID-BTM在低频区（< 600 cm-1）的振动相对于Cz-BTM和PyID-BTM也得到了有效的抑制。故DMNA-Cz-BTM和DMNA-PyID-BTM的非辐射跃迁得到了明显的抑制，在一定程度上打破了“能隙定律”，实现了高效近红外发光。值得注意的是，DMNA-PyID-BTM是目前已报道的发射峰值波长超过750 nm的具有最高PLQE的纯有机近红外发光分子。

论文信息：

Highly Efficient Near-Infrared Luminescent Radicals with Emission Peaks over 750 nm

Chunxiao Wu,+Chen Lu,+Shilong Yu, Minzhe Zhang, Houyu Zhang,Ming Zhang, and Feng Li*

Angewandte Chemie International Edition

First published: 01 September 2024

https://doi.org/10.1002/anie.202412483
